Siata Simplex V230

Ref No. Item Code Description Price
    V230A/STE Standard Electronic Time Clock POA
V23001 SIS230STE100 100 Litre, Time Clock, 14" x 65" tank, BT 300, 4m³/hr POA
V23002 SIS230STE125 125 Litre, Time Clock, 16" x 65" tank, BT 300, 5m³/hr POA
V23003 SIS230STE175 175 Litre, Time Clock, 18" x 65" tank, BT 400, 7m³/hr POA
V23004 SIS230STE225 225 Litre, Time Clock, 21" x 60" tank, BT 500, 8m³/hr POA
V23005 SIS230STE300 300 Litre, Time Clock, 24" x 69" tank, BT 500, 8m³/hr POA
    V230A/05 Meter Controlled POA
V23006 SIS230AT100 100 Litre, Metered Controlled, 14" x 65" tank, BT 300, 4m³/hr POA
V23007 SIS230AT125 125 Litre, Metered Controlled, 16" x 65" tank, BT 300, 5m³/hr POA
V23008 SIS230AT175 175 Litre, Metered Controlled, 18" x 65" tank, BT 400, 7m³/hr POA
V23009 SIS230AT225 225 Litre, Metered Controlled, 21" x 60" tank, BT 500, 8m³/hr POA
V23010 SIS230AT300 300 Litre, Metered Controlled, 24" x 69" tank, BT 500, 8m³/hr POA



























General

General conditions for installation
Connection Inlet & Outlet : 1¼” Union
Drain Connection * : ¾” Hose barb
Electrical Rating : 230-12V / 50 Hz
Power Rating : 4.6 VA
Minimum Inlet Pressure : 200 kPa ( 2 Bar )
Maximum Inlet Pressure : 600 kPa ( 7 Bar )
Vacuum : Not permitted
Average Pressure Loss ** : 100 kPa ( 1 Bar )
Maximum Water Temperature : 43ºc

* Open drain required. It is recommended that a 20pm Pre-cartridge filter be installed prior to the inlet of the water softener

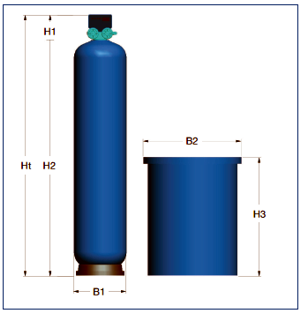

Dimensions in mm

Resin Litres Valve H1 Vessel H2 Vessel B1 Brine Tank H3 Brine Tank B2 Softener Ht Inlet/Outlet
100 195 1660 369 1000 760 1855 11A"
125 195 1660 406 1000 760 1855 11A"
175 195 1750 469 930 870 1945 11A"
225 195 1640 552 1230 860 1835 11A"
300 195 1890 610 1230 860 2085 11A"

Regeneration

Litres of Resin   100 125 175 225 300
1) Backwash Litres 195 195 348 502 502
2) Brining + Slow Rinse Litres 203 272 297 486 649
3) Fast Rinse Litres 243 243 702 702 702
  Total 641 710 1347 1690 1853

Ion Exchange

Resin Type: Strong acid cation resin - softening, food grade quality
Life Span: 15 years under normal operating conditions
Ion exchange
Litres of Resin   100 125 175 225 300
Softener Capacity as CaCO3 200ppm 25m3 31.2m3 43.7m3 56.2m3 75m3
250ppm 20m3 25m3 35m3 45m3 60m3
300ppm 16.6m3 20.8m3 29.1m3 37.5m3 50m3
Salt Consumption kg/reg. 12 15 21 27 36

Flow rate
Litres of Resin   100 125 175 225 300
  nominal m3/hr 4 5 7 8 8
