Siata Simplex V250

Ref No. Item Code Description Price
    V250A/STE Standard Electronic Time Clock POA
V25001 SIS250STE225 225 Litre, Time Clock, 21" x 60" tank, BT 500, 9m³/hr POA
V25002 SIS250STE300 300 Litre, Time Clock, 24" x 69" tank, BT 500, 12m³/hr POA
V25003 SIS250STE350 350 Litre, Time Clock, 24" x 69" tank, BT 500, 14m³/hr POA
V25004 SIS250STE500 500 Litre, Time Clock, 30" x 72" tank, BT 500, 18m³/hr POA
    V250A/ATO Meter Controlled POA
V25005 SIS250AT225 225 Litre, Metered Controlled, 21" x 60" tank, BT 500, 9m³/hr POA
V25006 SIS250AT300 300 Litre, Metered Controlled, 24" x 69" tank, BT 500, 12m³/hr POA
V25007 SIS250AT350 350 Litre, Metered Controlled, 24" x 69" tank, BT 500, 14m³/hr POA
V25008 SIS250AT500 500 Litre, Metered Controlled, 30" x 72" tank, BT 500, 18m³/hr POA



























General

General conditions for installation
Connection Inlet & Outlet : 1½” Union
Drain Connection * : 1” BSPF
Electrical Rating : 230-12V / 50 Hz
Power Rating : 4.6 VA
Minimum Inlet Pressure : 200 kPa ( 2 Bar )
Maximum Inlet Pressure : 600 kPa ( 7 Bar )
Vacuum : Not permitted
Average Pressure Loss ** : 100 kPa ( 1 Bar )
Maximum Water Temperature : 43ºc

* Open drain required. It is recommended that a 20pm Pre-cartridge filter be installed prior to the inlet of the water softener

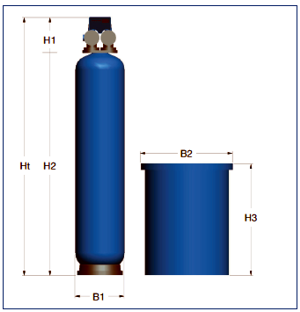

Dimensions in mm

Resin Valve Vessel Vessel Brine Brine Softener Inlet/
Litres H1 H2 B1 Tank H3 Tank B2 Ht Outlet
225 370 1640 552 1230 860 2010 11/2"
300 370 1890 610 1230 860 2260 11/2"
350 370 1890 610 1230 860 2260 11/2"
500 370 2050 770 1230 860 2420 11/2"



Regeneration

Litres of Resin 225 300 350 500
1) Backwash Litres 323 570 570 950
2) Brining + Slow Rinse Litres 642 780 910 1300
3) Fast Rinse Litres 387 684 684 1140
Total 1352 2034 2164 3390



Ion Exchange

Resin Type: Strong acid cation resin - softening, food grade quality
Life Span: 15 years under normal operating conditions
Ion exchange
Litres of Resin 225 300 350 500
Softener Capacity 200ppm 56.2m3 75m3 87.5m3 125m3
as CaCO3
250ppm 45m3 60013 70m3 100013
300ppm 37.5013 50m3 58.3m3 8a3rn3
Salt Consumption kg/reg. 27 36 42 60

Flow rate
Litres of Resin 225 300 350 500
nominal m3/hr 9 12 14
